尊敬的用户：

感谢您使用本公司生产的分体承压太阳热水器控制器，您能成为我们的用户，是我们莫大的荣幸。在使用过程中，会让您体会到产品的优越性能给您带来的方便。在安装、使用本产品前，请您仔细阅读说明书，以保证正确使用并充分发挥其优越性能。说明书为随机附件，请您使用后妥善保管，以备今后对本产品进行维护时使用。

一、[主要技术参数]

1、工作电源：220V AC，50Hz

2、静态功耗：≤5W

3、测量精度：≤±1℃

4、储水箱测温范围：0~99℃

5、控温精度：≤±2℃

6、温控范围：30~75℃

7、安装方式：水箱嵌入式

8、控制板嵌入尺寸：92*127、外观尺寸：110*180

9、可控电加热功率：2000W

12、走时记忆：具备掉电记忆走时功能

13、环境温度：-10℃~60℃

二、[主要功能和使用方法]

1、开关机：

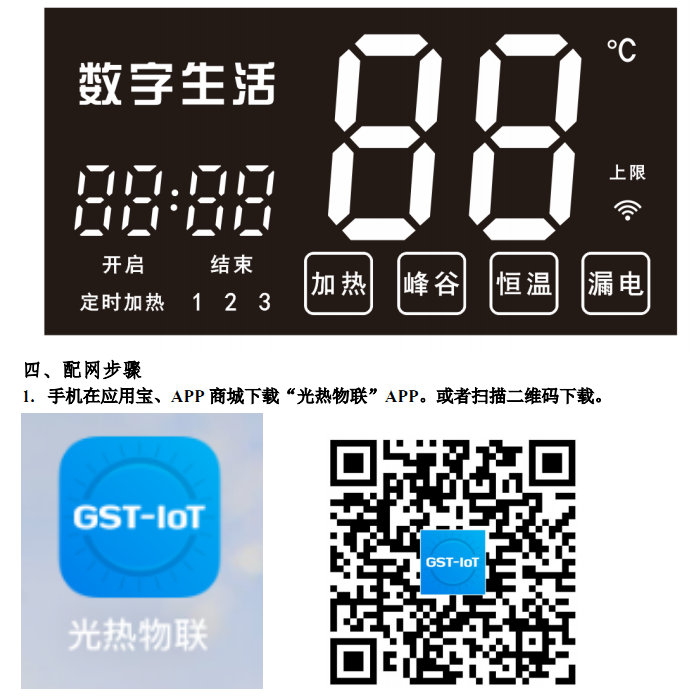

插上电源插头接通电源，系统进入自检状态（每个显示灯都亮），指示灯点亮。显示当前温度，时间，及运行模式。

按‘开关’键则可以开机或关机。

2、设置：

在开机状态下按”∧”或”∨”键，设置需要加热的温度。设定范围以30℃-70℃(步进1℃)。

出厂默认值为50℃.

①北京时间

※ 按“设置”键：小时数值开始闪烁，进入对时钟的设置。按”∧”或”∨”键调节小时数值，达到您所需的小时数值。

※ 按“设置”键：分钟数值开始闪烁，进入对分钟的设置。按”∧”或”∨”键调节分钟数值，达到您所需的分钟数值。

②定时加热1（出厂默认5：00开启，8：00结束，温度上限45℃）

※ 按“设置”键：进入定时加热1开启小时设置，小时闪烁，按”∧”或”∨”键调节数值。达到您所需加热开启的小时。

※ 按“设置”键：进入定时加热1开启分钟设置，分钟闪烁，按”∧”或”∨”键调节数值。达到您所需加热开启的分钟。

※ 按“设置”键：进入定时加热1结束小时设置，小时闪烁，按”∧”或”∨”键调节数值。达到您所需加热结束的小时。

※ 按“设置”键：进入定时加热1结束分钟设置，分钟闪烁，按”∧”或”∨”键调节数值。达到您所需加热结束的分钟

※ 按“设置”键：进入定时加热1温度上限设置，温度闪烁，按”∧”或”∨”键调节数值。出厂默认45℃，范围（30-70℃，步进1℃）

③定时加热2 （出厂默认16：00开启，20：00结束，温度上限55℃）

※ 按“设置”键：进入定时加热2开启小时设置，小时闪烁，按”∧”或”∨”键调节数值。达到您所需加热开启的小时。

※ 按“设置”键：进入定时加热2开启分钟设置，分钟闪烁，按”∧”或”∨”键调节数值。达到您所需加热开启的分钟

※ 按“设置”键：进入定时加热2结束小时设置，小时闪烁，按”∧”或”∨”键调节数值。达到您所需加热结束的小时。

※ 按“设置”键：进入定时加热2结束分钟设置，分钟闪烁，按”∧”或”∨”键调节数值。达到您所需加热结束的分钟。

※ 按“设置”键：进入定时加热2温度上限设置，温度闪烁，按”∧”或”∨”键调节数值。出厂默认55℃，范围（30-70℃，步进1℃）

④峰谷 （出厂默认22：00开始，8：00结束，温度上限50℃）

※ 按“设置”键：进入峰谷开启加热小时设置，小时闪烁，按”∧”或”∨”键调节数值，达到您所需峰谷加热开启的小时。

※ 按“设置”键：进入峰谷开启加热分钟设置，分钟闪烁，按”∧”或”∨”键调节数值，达到您所需峰谷加热开启的分钟。

※ 按“设置”键：进入峰谷结束加热小时设置，小时闪烁，按”∧”或”∨”键调节数值，达到您所需峰谷加热结束的小时。

※ 按“设置”键：进入峰谷结束加热分钟设置，分钟闪烁，按”∧”或”∨”键调节数值，达到您所需峰谷加热结束的分钟。

※ 按“设置”键：进入峰谷温度上限设置，温度闪烁，按”∧”或”∨”键调节数值。出厂默认50℃，范围（30-70℃，步进1℃）

3、预约定时

 按“预约”键：定时一启动，再按“预约”键定时二启动，再“预约”键定时一和定时二同时启动，再按“预约”键关闭定时功能。（出厂定时默认关闭）

定时一出厂值：当天5:00开始-当天8:00结束，温度45℃

定时二出厂值：当天16:00开始-当天20:00结束，温度55℃

4、峰谷：

按“峰谷”键：启动峰谷加热时间（出厂峰谷默认关闭）

峰谷出厂值：当天22:00开始-次日8:00结束，温度50℃

5、加热：

按“即热”键：启动加热，加热至设定温度停止加热。出厂值50℃

6、恒温加热：

按即热键3秒，启动恒温加热，高于设定温度停止，低于设定温度5℃启动加热。

7、记忆：

断电时自动保存所有设置功能，来电时无需重新设置。

8、复位：

因设置混乱，按“设置”键3秒可恢复出厂设置。

9、智能干烧保护：

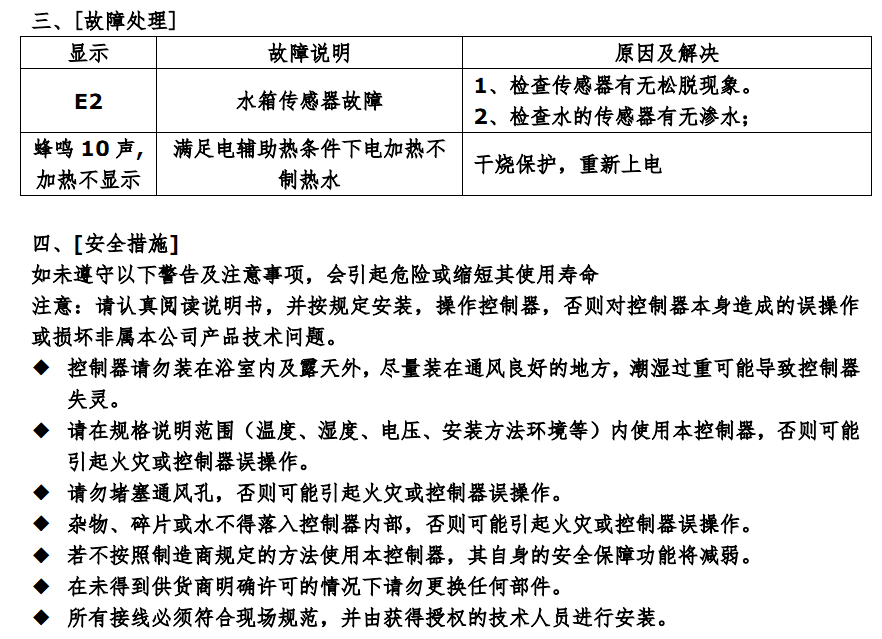

智能干烧保护：‘在加热状态中，50秒超过5度，则判断定为干烧，为保护水箱，避免发生意外停止加热并连续蜂鸣10声提示故障报警，重新上电才能进行加热操作。

10、水箱防冻功能：当水箱温度低于5度时，启动电加热，加温到10度停止。

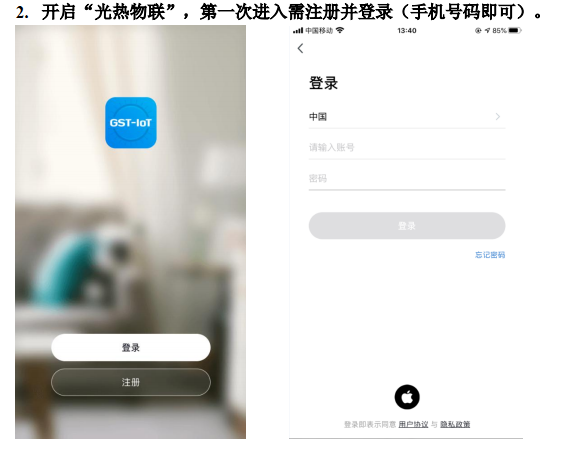

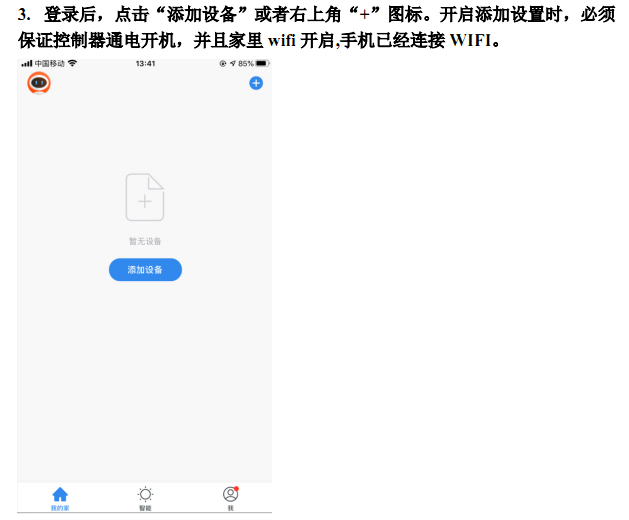

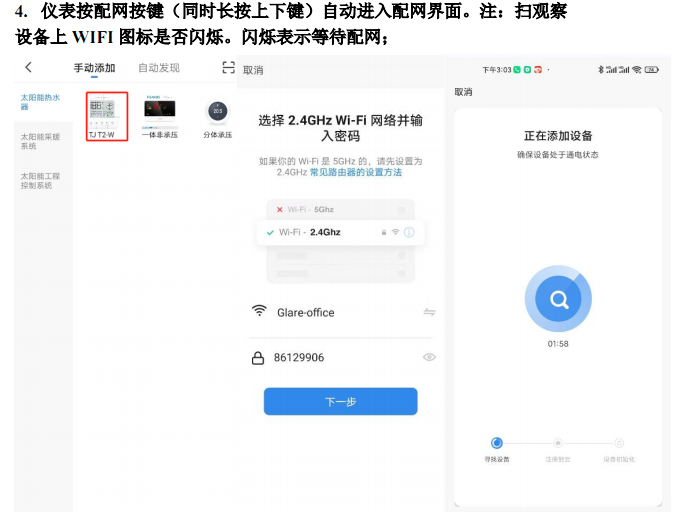

11、同时长按“∧”和“∨”3秒，启动WIFI配网，“WIFI图标”闪烁指示，配网成功后“WIFI图标”常亮指示WIFI在线。
